Domaine d’application :

La vanne à opercule caoutchouc est destinée à être utilisée pour des applications d’adduction et de traitement des eaux, d’irrigation et d’assainissement

Fluides : eau, eau usée, liquides neutres non agressifs, etc

Caractéristiques :

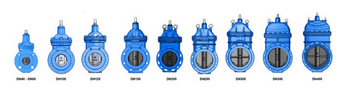

Gamme : DN40 à DN400

Vanne à étanchéité bidirectionnelle et tige non montante.

Montage à brides PN10 et PN16.

Corps et chapeau assemblés par vis protégés par un joint d’étanchéité moulé.

Opercule en fonte ductile recouvert d’une épaisse couche d’élastomère.

Nervures sur la face externe de l’opercule facilitant le guidage dans le corps.

Etanchéité amont-aval fiabilisée grâce à l’élasticité et de rigidité de l’opercule.

Fond de vanne plat, permettant à l’opercule de reproduire parfaitement sa forme.

Absorbsion à la fermeture des impuretés contenues dans le fluide (sable, gravier, etc.)

Restitution à l’ouverture des impuretés vers le fluide qui les évacue.

Etanchéité de la partie supérieure garantit grâce à un système de joints toriques.

Utilisation très économique sans nécessité d’entretien.

Faible perte de charge.

Passage intégral en fin d’ouverture.

Absence de zone de rétention.

Bonne résistance à la corrosion.

Visserie protégée des agressions extérieures par bouchon de cire.

Dimension :

DN	L	H	Poids	PN
40	240	275	10	PN10-16 ou PN25
50	250	310	13	PN10-16 ou PN25
60/65	270	387	17	PN10-16 ou PN25
80	280	400	20	PN10-16 ou PN25
100	300	490	26	PN10-16 ou PN25
125	325	530	34	PN10-16 ou PN25
150	350	610	44	PN10-16 ou PN25
200	400	720	73	PN10-16 ou PN25
250	450	860	117	PN10-16
300	500	990	155	PN10-16
400	600	1290	314	PN10-16
